Chicode絕對值磁柵尺

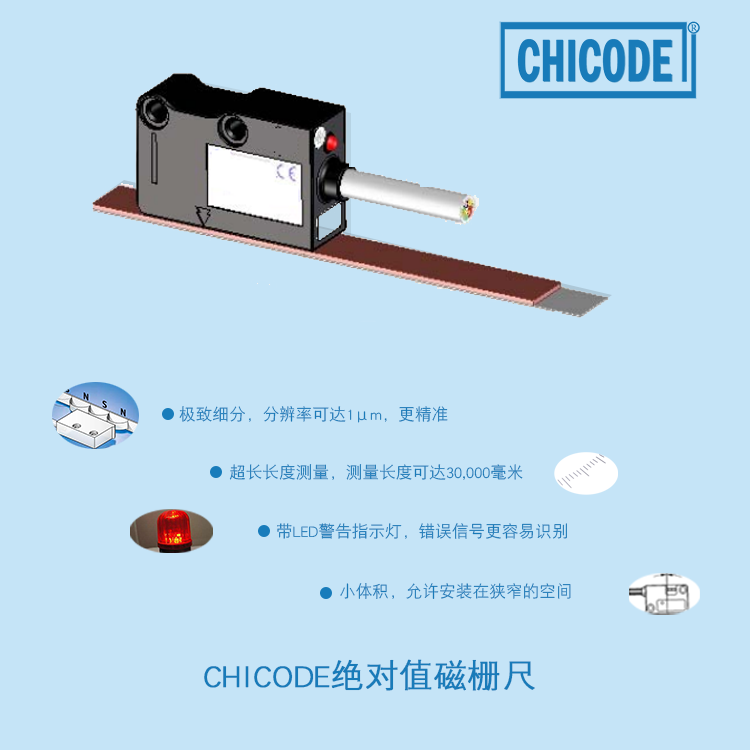

CHICODE絕對值磁柵尺是precilec雷恩磁柵尺產品的一個大類，主要應用于測量絕對線性位移的應用場景，即使失電期間的位置變更也不影響所顯示的測量值的精度，因?yàn)槊恳粋€(gè)點的絕對位置都已被記錄在編碼的磁柵尺上。如果在維護保養時，讀數頭需要臨時離開磁柵尺，復原后也不需要重新建立參考點操作。

其主要特點有：

線性磁敏傳感器，具有直讀的絕對位置。

分辨率可達1μm。

測量長度可達30,000毫米。

高速串行接口。

非接觸式閱讀。

帶LED警告指示燈。

非常容易和快速安裝整個測量系統，與廣泛的校準公差。

體積小，允許安裝在狹窄的空間。

讀取基于磁阻的定位傳感器

AMR效應(磁各向異性)

防止電源極性倒置和輸出端口短路的電氣保護

機械參數：

帶有壓鑄閥體的磁性傳感器。

可以用M4螺釘或M3螺釘固定磁性傳感器。

寬公差一致性。

堅固的密封電纜出口。

電氣參數：

接口：串行協議SSI - BiSS。

極距：2+2毫米

增量信號正弦波：1 Vpp(可選)

分辨率：1 Vpp高達1μm

重復性精度：1 increment

信號周期：2 mm

串行接口：SSI - BiSS

分辨率絕： 500 - 100 - 50 - 10 - 5 - 1μm

精度：15 μm

測量長度毫：30 000毫米

移動速度：穿越速度300米/分鐘

耐振：(EN 60068-2-6)200 m/s2[55 ?2 Hz]

防護等級：IP67

工作溫度：0°C -50°C

保存溫度：-20°C -70°C

相對濕度：100%

供電電壓： 5 -28 Vdc ?5%

電流消耗：150 mAMAX(with R = 120 Ω)

電纜長度：最大20米

重量：80克

電纜:

-模擬信號屏蔽雙絞線(SIN, COS)。

-電纜適用于連續移動。

串行輸出系列

6線屏蔽電纜φ= 7mm, PVC外護套，低摩擦系數，耐油。

導體部分:電源0.25  mm²信號0.25 mm²。

電纜彎曲半徑不應小于70mm。

模擬+串行輸出系列

10-wire 屏蔽電纜φ= 6.2mm, PUR 外部保護套.

導體部分:電源0.29  mm²信號0.10 mm²。

電纜彎曲半徑不應小于90mm。

接線：

+ V         棕色

0 V          白色

C+           綠色

C-            黃色

D+          粉紅色

D-           灰色

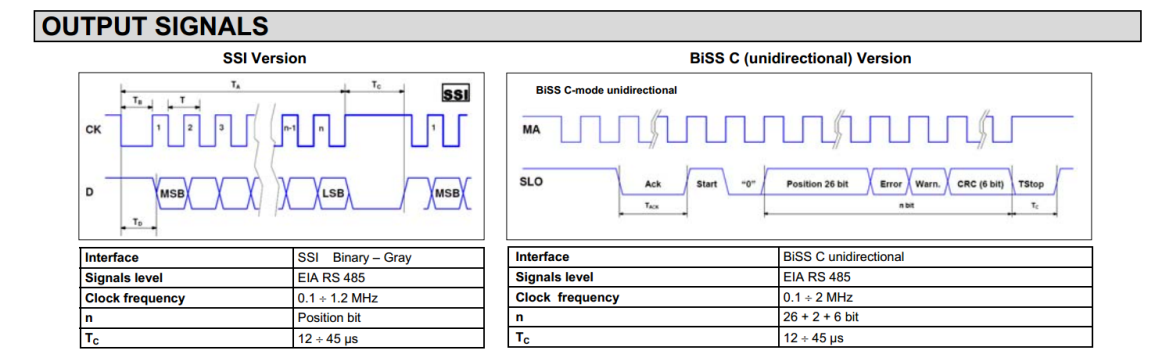

輸出信號波形圖：
