絕對值編碼器選型流程 5步鎖定最優型號

文章來源：上海開地電子有限公司發布時間：2025/06/03 點擊數： 第 1 步：絕對值編碼器要明確位置反饋需求
1、精度計算：

例：某機床絲杠螺距 5mm，要求定位精度 ±0.005mm，需分辨率

≥5mm/0.005mm=1000 細分，對應單圈位數≥10 位（2^10=1024）

2、多圈需求：

若設備行程超過單圈測量范圍（如機械臂總行程需反饋 100 圈位置）

必須選擇多圈編碼器（如 10 位多圈 = 1024 圈）

第 2 步：絕對值編碼器明確匹配電氣接口與協議
1、總線兼容性：
西門子 PLC 優先選 PROFINET 接口（如博思特PN編碼器）
歐美設備常用 SSI 或 Modbus（如BEI）
分布式 IO 系統可選 CANopen（如雷恩PRECILEC）

2、抗干擾設計：

高頻電磁環境（如變頻器附近）建議選差分信號（如 RS422）或帶

屏蔽的 PROFINET 接口

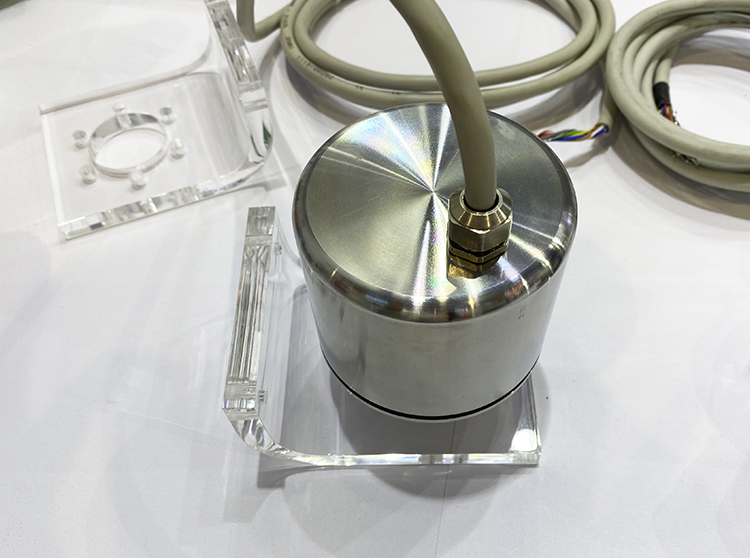

絕對值編碼器

第 3 步：絕對值編碼器機械安裝適配
1、軸徑與法蘭：
伺服電機常用 6mm 軸徑 + 同步法蘭
步進電機可能需要夾緊法蘭
2、負載限制：
軸向負載≤20N，徑向負載≤40N（超過需加支撐軸承）。

第 4 步：絕對值編碼器環境參數校驗
1、溫度 / 防護：
高溫爐窯場景選 IP68 + 耐溫 120℃型號
粉塵車間選不銹鋼外殼 + IP67
2、振動沖擊：
工程機械需通過 ISO 16750-3 振動測試

第 5 步：絕對值編碼器成本與可靠性平衡
1、進口 vs 國產：
高精度場景選進口品牌（法國雷恩誤差 ±20"，價格≥5000 元）
普通自動化線選國產（價格≤2000 元）
