雷恩重載型編碼器在鋼廠天車定位系統中的成功應用案例

文章來源：上海開地電子有限公司發布時間：2025/09/08 點擊數：

在鋼廠天車定位系統中，法國雷恩PRECILEC重載型編碼器憑借其高可靠性、抗惡劣環境能力和高精度，成為實現自動化搬運與精準控制的核心部件。以下結合具體應用場景與技術細節，解析其實際應用案例與價值：

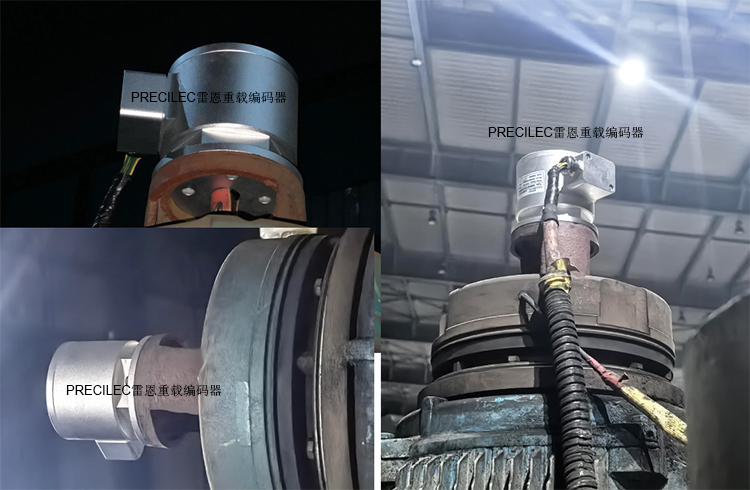

雷恩RCI14重載型編碼器應用現場圖

一、雷恩重載型編碼器典型應用案例解析

1、雷恩 RCI14 與RCM14在大型天車中的協同應用
某鋼廠熱軋車間的 400 噸鑄造天車采用雷恩RCI14 增量編碼器與RCM14 絕對值編碼器的組合方案：
RCI14安裝在驅動電機軸上，實時監測大車、小車驅動輪的轉速，通過雙路差分信號輸出（RS422），確保兩側軌道速度同步精度達 ±0.5%，避免因速度差導致的天車 “啃軌” 現象。其兩端式寬間隙軸承設計可承受 600N 徑向負載和 450N 軸向負載，在振幅 5g、頻率 50Hz 的振動環境下仍能穩定工作。
雷恩絕對位置傳感器，采用microGEN 無齒輪自發電技術，通過 SSI 接口實時反饋天車的絕對位置，分辨率達 16 位（即 ±0.015% FS）。其鋁制外殼防護等級達 IP67，可在 100℃高溫下正常工作，解決了傳統增量編碼器需定期回零的問題。
應用效果：天車定位精度從改造前的 ±15cm 提升至 ±3cm，年減少因定位偏差導致的鋼卷碰撞損失約 120 萬元，同時維護周期從每月 1 次延長至每季度 1 次。

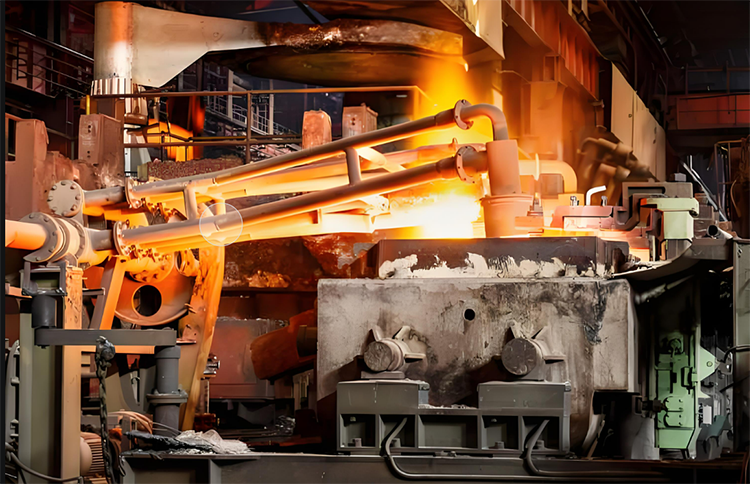

鋼廠應用現場圖

2、雷恩編碼器在冷軋車間的抗振應用

某冷軋廠酸洗車間的 20 噸天車選用雷恩PRECILEC重載編碼器，針對酸霧腐蝕和高頻振動（10-2000Hz）進行定制化設計：
結構優化：采用 316 不銹鋼外殼和 IP66 防護等級，內部電路板涂覆三防漆，抵御酸霧侵蝕；雙軸承支撐結構可承受 200N 徑向負載，確保在天車頻繁啟停（日均 200 次以上）時的穩定性。
信號處理：輸出 RS422 差分信號，傳輸距離達 500 米，結合 PLC 的卡爾曼濾波算法，將定位噪聲從 ±8mm 降至 ±1.5mm，滿足酸洗線對鋼卷對中精度的嚴苛要求。
經濟效益：改造后年維護成本下降 65%，單次故障維修時間從 4 小時縮短至 30 分鐘，酸洗線產能提升 8%。

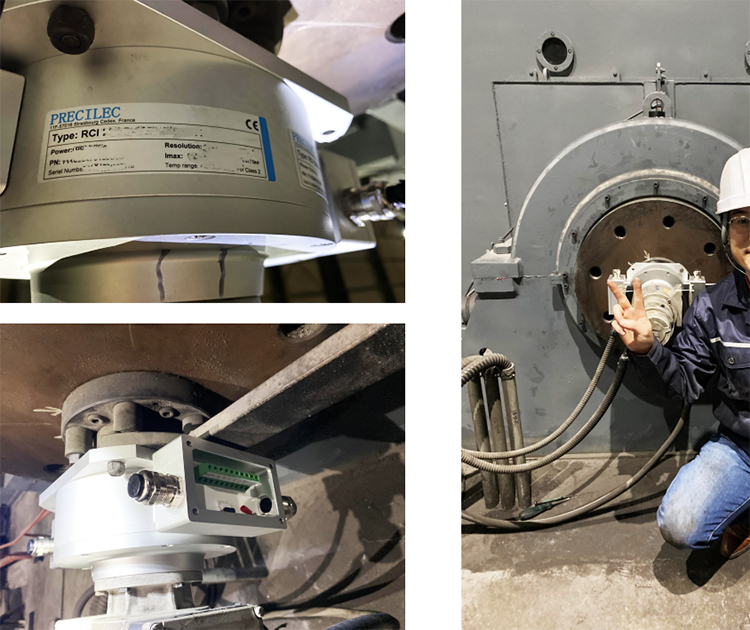

雷恩重載編碼器應用現場圖

3、雷恩重載編碼器鋼廠成功應用案例
某特鋼企業在 50 噸天車上部署雷恩增量型重載編碼器的組合系統：
功能實現：編碼器信號通過 SM1231 模擬量模塊接入 PLC，結合防搖擺算法（基于模糊 PID 控制），將鋼卷擺動幅度從 ±0.8 米降至 ±0.2 米；通過電子凸輪功能實現定點自動定位，精度達 ±20mm。
抗干擾設計：編碼器電纜采用雙層屏蔽雙絞線，兩端接地并加裝磁環，有效抑制鋼廠電弧爐產生的 30V/m 射頻干擾，信號誤碼率從改造前的 0.3% 降至 0.01%。
系統擴展：通過 5G 無線網絡將天車位置數據上傳至 L2 級管理系統，實現多臺天車的協同調度，庫區物流效率提升 25%。
