磁致伸縮位移傳感器工作原理

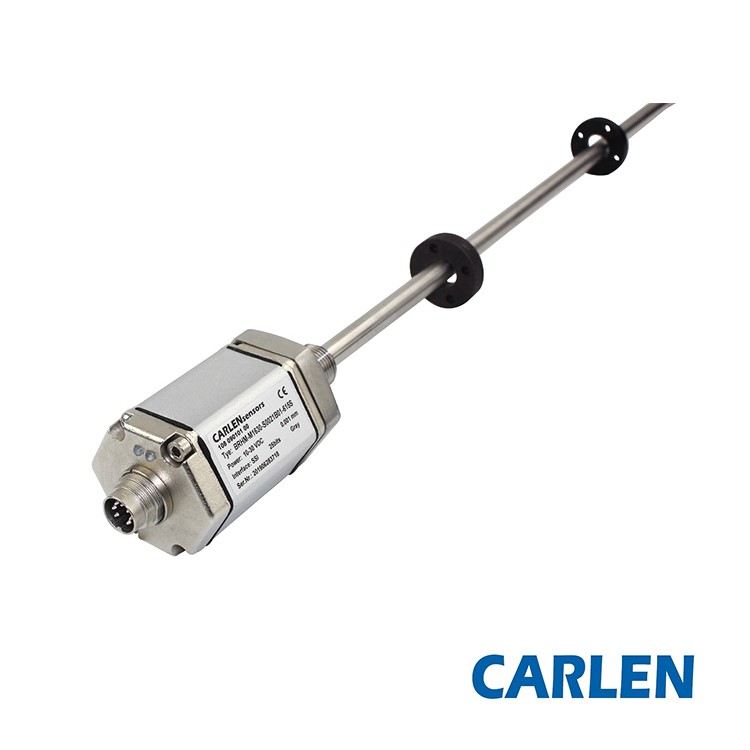

卡倫CARLEN傳感器磁致伸縮位移傳感器，是通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值； 由于作為確定位置的活動磁環和敏感元件并無直接接觸，因此傳感器可應用在極惡劣的工業環境中，不易受油漬、溶液、塵埃或其它污染的影響。

       在惡劣的應用環境中，磁致伸縮位移傳感器表現優異。磁致伸縮位移傳感器傳感器采用了高科技材料和先進的電子處理技術，因而它能應用在高溫、高壓和高振蕩的環境中。傳感器輸出信號為絕對位移值，即使電源中斷、重接，數據也不會丟失，更無須重新歸零。由于敏感元件是非接觸的，就算不斷重復檢測，也不會對傳感器造成任何磨損，可以大大地提高檢測的可靠性和使用壽命。

下面就結合圖文來了解一下磁致伸縮位移傳感器的工作原理：
伸縮現象：
      大家都知道物質有熱脹冷縮。除了加熱外，磁場和電場也會導致物體尺寸的伸長和縮短。鐵磁性材料在外磁場的作用下，其尺寸伸長（或縮短），去掉外磁場后，其又恢復原來的長度，這種現象稱為磁致伸縮現象（或效應）。此現象的機理是：鐵磁或亞鐵磁材料在居里點以下發生自發磁化，形成磁疇。在每個磁疇內。晶格都沿磁化強度方向發生形變。當施加外磁場時，材料內部隨即取向的磁疇發生旋轉，是各磁疇的磁化方向趨于一致，物體對外顯示的宏觀效應即沿磁場方向伸長或縮短。

磁致伸縮位移傳感器測量原理：
      磁致伸縮線性位移/液位傳感器的檢測機理基于傳感器核心檢測元件磁致伸縮波導絲與游標磁環間的魏德曼效應。?測量時，電子倉中的激勵模塊在敏磁致伸縮線性位移/液位傳感器的檢測機理基于傳感器核心檢測元件—磁致伸縮波導絲與游標磁環間的魏德曼效應。??

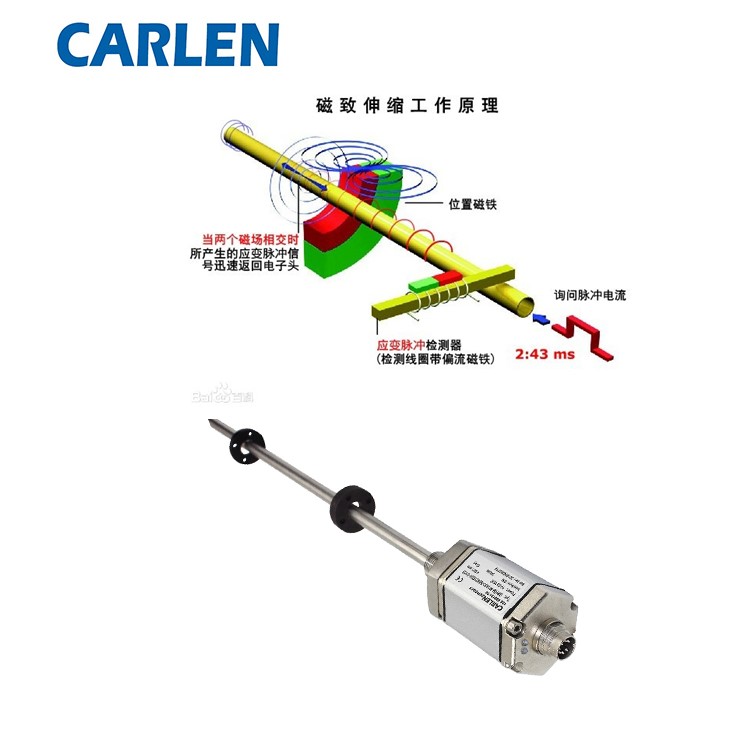

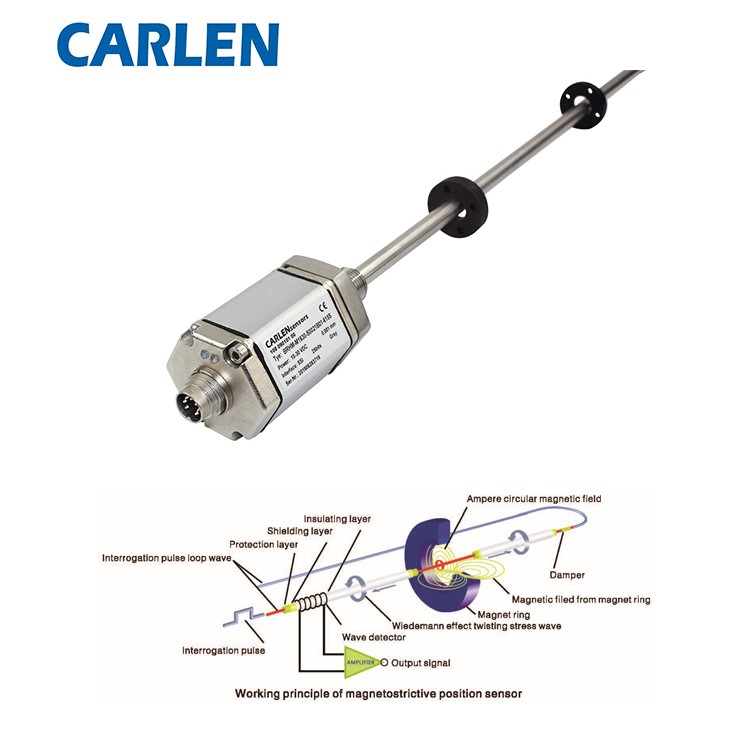

      測量時，電子倉中的激勵模塊在敏感檢測元件（磁致伸縮波導絲）兩端施加一查詢脈沖，該脈沖以光速在波導絲周?chē)纬芍芟虬才喹h(huán)形磁場，該環形磁場與游標磁環的偏置永磁磁場發生耦合作用時，會在波導絲的表面形成魏德曼效應扭轉應力波，扭轉波以聲速由產生點向波導絲的兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢波裝置接收，電子倉中的控制模塊計算出查詢脈沖與接收信號間的時間差，再乘以扭轉應力波在波導材料中的傳播速度（約2830m/s），即可計算出扭轉波發生位置與測量基準點間的距離，也即游標磁環在該瞬時相對于測量基準點間的絕對距離，從而實現對游標磁環位置的實時精確測量。

磁致伸縮位移傳感器的工作原理：

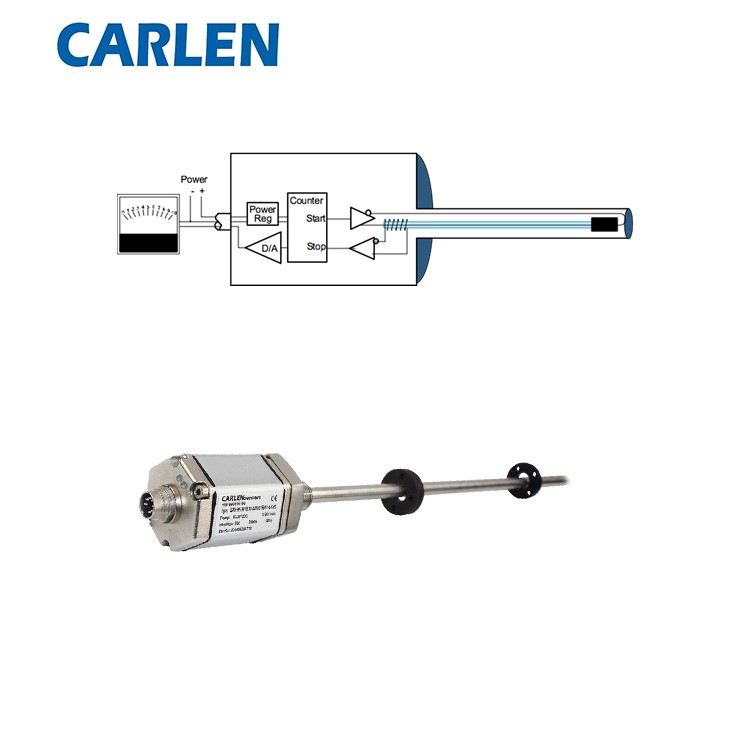

      磁致伸縮位移（液位）傳感器，是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。

測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。

      由于這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比，通過測量時間，就可以高度精確地確定這個距離。由于輸出信號是一個真正的絕對值,而不是比例的或放大處理的信號,所以不存在信號漂移或變值的情況,更無需定期重標。
