磁性編碼器工作原理特點結構

文章來源：上海開地電子有限公司發布時間：2025/03/24 點擊數：

磁性編碼器工作原理：

磁性編碼器利用磁場感應原理進行測量，通常由磁性標尺和讀頭組成。磁性標尺上有一系列的磁極，當標尺旋轉或移動時，讀頭中的霍爾效應傳感器或磁阻傳感器會檢測到磁場的變化，并將其轉換為電信號，這些電信號經過放大、濾波、解碼等處理后，輸出給外部的控制系統。

磁性編碼器結構組成：
磁性盤：由磁性材料制成，上面有按一定規律排列的磁極，隨被測軸一起旋轉，提供磁場信號。
傳感器：用于探測磁性盤上的磁極變化，將磁場變化轉化為電信號，常見的有霍爾效應傳感器和磁阻傳感器。
信號處理電路：對傳感器輸出的電信號進行放大、濾波、解碼等處理，提高信號質量，以便后續準確測量和控制。

輸出接口：將處理后的信號輸出到外部控制系統，常見的輸出信號類型有 A 相、B 相、Z 相脈沖信號，以及差分輸出或集電極開路輸出等。

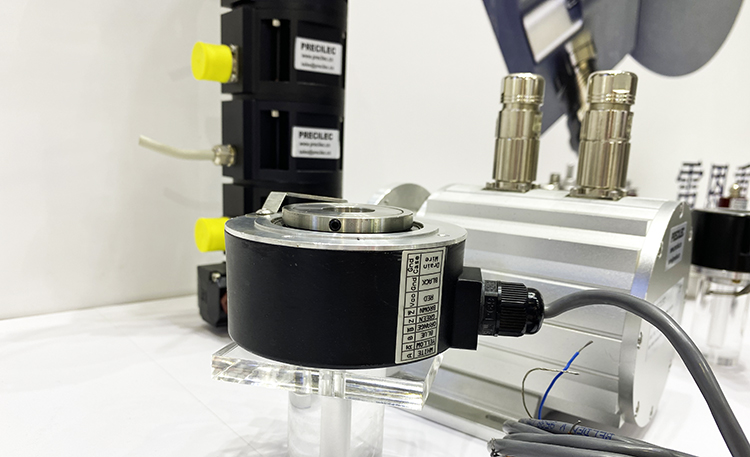

磁性編碼器

磁性編碼器特點：
抗干擾能力強：對灰塵、油污、濕氣、振動和一定程度的電磁干擾等惡劣環境因素具有較強的抵抗力，能夠在復雜的工業環境中穩定工作。
非接觸式測量：采用磁場感應原理進行測量，不存在機械磨損，使用壽命長，同時避免了因接觸摩擦而產生的測量誤差和故障風險。
高精度高分辨率：能夠?qū)崿F(xiàn)高精度的角度和位置測量，測量精度通常可達 ±0.05° 或更高，分辨率也較高，可精確檢測到微小的角度變化。
多種輸出信號：支持多種輸出信號類型，方便與不同的控制系統進行連接和匹配。

磁性編碼器分類：
增量式磁性編碼器：通過測量磁性盤旋轉時產生的脈沖數量來確定軸的旋轉角度和速度，可提供 A 相、B 相、Z 相脈沖信號，用于測量位置的變化量。
絕對式磁性編碼器：能夠直接輸出軸的絕對位置信息，通常以二進制碼、格雷碼等形式輸出，即使在斷電后也能保持對位置的記憶，重新上電后可直接獲取當前位置。

磁性編碼器應用領域：
工業自動化：在自動化生產線的輸送系統、分度盤、旋轉工作臺等設備中，用于角度和位置的檢測與控制，保證生產線的同步運行和產品的質量穩定性。
機器人：安裝在機器人的關節部位，實時監測關節的轉動角度和速度，確保機器人的運動精度和穩定性。
數控機床：用于精確測量機床坐標軸的位置和速度，實現對刀具的精確控制，提高加工精度和效率。
航空航天：用于測量飛行器的姿態角度和旋轉速度，確保飛行的安全性和準確性。
