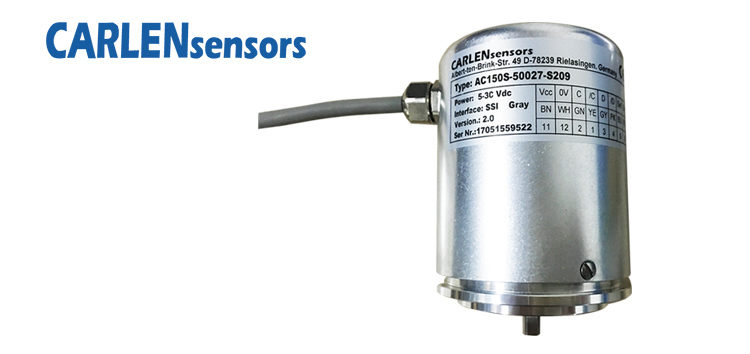

CARLEN卡倫-多圈絕對值編碼器AC150S-50027-S209

產品概述：

       多圈絕對值編碼器，附帶磁式或光學傳感器，單匝或多匝，附帶所有機械和電氣接口。

       光感應原理和磁感應原理絕對值編碼器。

       絕對多樣化：單圈或多圈絕對值編碼器無需參考零點可以可靠定位。

       可選擇各種結構形式，以及磁感應還是光感應技術。

絕對值編碼器結構：

       絕對值編碼器和被測“物體”聯結，能直接測量角度或加變換裝置間接測量長度，有光電式、接觸式及磁電式，它由碼盤和讀取碼盤信息的機構組成，其分辨率由“位數”多少決定。如10位的單圈絕對編碼器，360度圓周能讀出1024個碼，角分辨率即為：360/1024(度)。

絕對值編碼器原理：

       絕對編碼器光碼盤上有許多道光通道刻線，每道刻線依次以2線、4線、8線、16 線……編排，這樣，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼(格雷碼)，這就稱為n位絕對編碼器。這樣的編碼器是由光電碼盤的機械位置決定的，它不受停電、干擾的影響。

       CARLEN卡倫-多圈絕對值編碼器AC150S-50027-S209，采用精密光學元件；CARLEN品牌還有很多通訊接口供用戶選擇，其中包含PROFIBUS-DP, Profinet,SSI,Canopen, 模擬量等等；測量量程有單圈和多圈；該系類堅固耐用，性能優異，使用壽命長.

CARLEN卡倫-多圈絕對值編碼器AC150S-50027-S209產品應用：

       定位和額外的轉速檢測。適合于各種應用。

       如：于冶金，軍工，礦產，機械等生產領域。

CARLEN卡倫-多圈絕對值編碼器AC150S-50027-S209 特點：

       1、堅固耐用，耐腐蝕性強，良好的抗沖擊/振動性能;

       2、高防護等級IP65，IP67可選擇帶密封法蘭;

       3、單獨的SSI接口，脈沖從100到500 kHz;

       4、通用電子電路從9到26VDC;

       5、匝間短路保護裝置，防止短路和輸出電壓極性反轉;

       6、可用的高分辨率：18Bits 向上計數到18Bits;

       7、高性能運轉溫度范圍: -40℃-85℃;

CARLEN多圈絕對值編碼器AC150S系列,常用型號：

       AC1501-2C10-5SG-0013-26-S002;

       AC1501-2C10-5SG-1213-26-S002;

       RCM510-2510-3P;

       AC1501-2C10-5SG-1216-26;

       CC1501-2C10-65-4096-26;

       CC1500-4T14-65-10000-26;

       CC1501-2C10-65-36-26-S20;

       AC1300-5B6-5SG-1213-26;

       AC1500-B10-5F-1213-8;

       AC1500-B10-5SG-1213-8;

       AC1500-B15-5F-1213-8;

       AC1500-T12-5SG-1212-26;

       AC1501-2C10-5F-1213-8;

       AC1501-2C10-5PG-0013-26;

       AC1501-2C10-5SB-1213-26;

       AC1501-2C10-5SB-1213-28;

       AC1501-2S10-5F-1212-8;

       AC1501-2S10-6PG-1212-26;

       CC1210-4T38-65-04096-26;

       CC1400-4T6-65-300-26;

       CC1401-2C6-23-2048-16;

       CC1500-4T10-65-1024-26;

       CC1500-4T12-65-1K-K07;

       CC1500-4T14-65-01024-26;

       CC1500-4T14-65-04096-26;

       CC1500-4T14-65-5000-26;

       CC1500-4T14-65-80000-26;

       CC1500-4T14-65-8000-26;

       CC1500-4T8-65-50000-26;

       CC1500E-4S10-65-1024-26-HS;

       CC1500E-4S14-65-1024-26-HS;
