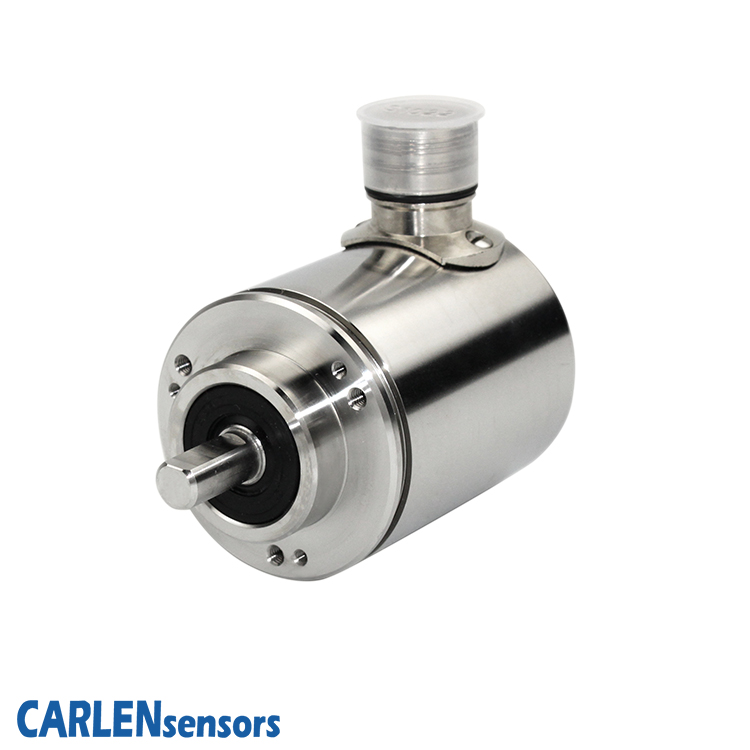

CARLEN CC1581-QD10-65-1024-W09

CARLEN CC1581-QD10-65-1024-W09是CARLEN品牌中的一種標常規的符合工業標準尺寸的常用增量式光電編碼器，采用精密光學元件；產品堅固耐用，性能優異，使用壽命長，被廣泛應用于冶金，軍工，礦產，機械等生產領域。

其主要特點：

堅固性和出色的抗沖擊/振動能力。

高防護等級IP66, IP67選項，帶密封法蘭

歐洲標準的工業58mm尺寸

寬電壓5-30vdc輸出

在-30°C - +100°C(可選-40°C)條件下的高性能。

電氣參數：

輸出電路:RS422 (TTL兼容)推挽(TTL)

供電電壓:5v或5- 30v 5- 30v

電流消耗:40mA (max)

“低”信號電平vol< 0,5伏vol < 2.5伏

“高”信號電平voh> 2.5 V voh>Vcc - 3v

機械參數：

外殼：鋁合金

軸：不銹鋼

軸承：滾珠軸承

軸承壽命:1x1010

轉子慣性矩:30gcm2

起動扭矩:< 0.5 Nm

軸上允許的最大負荷:軸向20N，徑向50N

防護等級：IP65

操作溫度:-30?……+ 70?C

儲存溫度:-40?……+ 80?C

重量：250g

軸向或徑向連接：電纜2米(可訂購其他長度的電纜)
