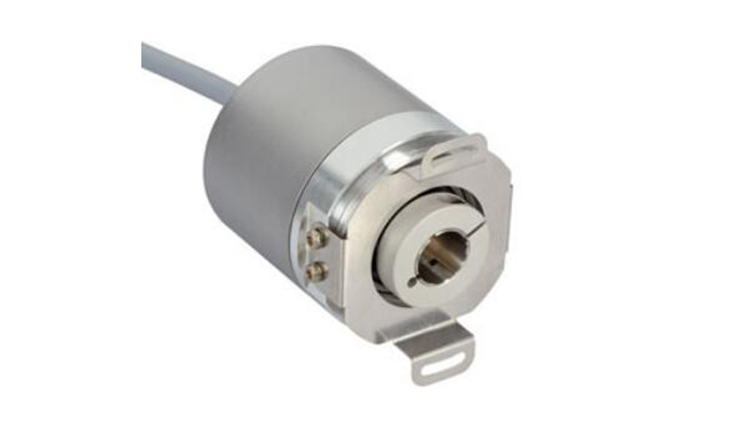

德國CARLEN并口編碼器CC1500P系列 一款多品牌可替代解決方案

并行接口：運用每一個比特一條線同時傳送全部比特。數據傳輸由推換電路里兩個晶體管開展。例如信息通過PLC能夠被計算出來。在自動控制系統中開展從格雷碼到二進碼的轉換，由于這類方式的編碼能夠馬上被發送。位并行接口是一個非常快和低精度數據傳輸。對高精度或比較大的機器設備而言，安裝成本可能會迅速上升，因此更贊同其它的數據傳輸方式。

德國卡倫CARLEN依然專注于為我們的客戶給予并行通信接口的絕對值編碼器。并口編碼器具有優良的動態響應，但通常以犧牲電纜尺寸為代價。但是，很多制造商仍在應用這類編碼器，并對可兼容連接插頭的替換品擁有比較穩定的需求。CARLEN模塊化可互換性的部件設計構思而聞名，因此可以為小批量生產行業市場給予具有高性價比的定制化產品。

德國CARLEN一款可定制化機械配置，高速通訊系統，多品牌完全可替代的解決方案！

并口編碼器根據光學測量技術，有單圈（高達16位分辨率）和多圈（高達25位輸出）選擇。根據性能卓越處理器操縱的輸出信號，支持多種編碼，包括二進制、格雷碼和格雷余碼等。例如CARLEN這種定制編碼系統能夠非常容易地通過軟件實現。與其他編碼器相同，在外殼材料、法蘭設計構思和軸配置（包括空心軸）方面有多種選擇。

CARLEN并口編碼器CC1500P系列產品參數：

接口       并行（推挽）

輸出驅動器    推挽式

電源電壓       10 – 30 VDC

啟動時間       < 1 s

傳感器技術    光學

單圈分辨率    13 位

分辨率 多圈  12 位

多圈技術       機械齒輪組（無需電池）

精度 (INL)     ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    格雷碼

外殼防護等級 (軸)       IP66/IP67

外殼防護等級 (外殼)   IP66/IP67

工作溫度       -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C (+158 °F)

機械數據

外殼材料       鋼

外殼涂層       陰極防腐蝕防護（> 720小時耐鹽霧測試) + 油漆噴涂

法蘭形式       盲孔, ? 58 mm

法蘭材料       鋁

軸的類型       盲孔, 深度 = 30 mm

軸的直徑       ? 15 mm (0.59")

軸的材料       不銹鋼 V2A (1,4305; 303)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高機械速度       ≤ 3000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度       81 mm (3.19")
