編碼器怎么接plc?編碼器是一種光電式旋轉測量裝置,它將被測的角位移直接轉換成數字信號(高速脈沖信號)。因此可將編碼器的輸出脈沖信號直接輸入給plc,利用PLC的高速計數器對其脈沖信號進行計數,歐姆龍觸摸屏,以獲得測量結果。
不同型號的編碼器,其輸出脈沖的相數也不同,有的編碼器輸出A、B、Z三相脈沖,有的只有A、B相兩相,最簡單的只有A相。
由于A、B兩相相差90度,可通過比較A相在前還是B相在前,以判別編碼器的正轉與反轉,通過零位脈沖,可獲得編碼器的零位參考位。
編碼器碼盤的材料有玻璃、金屬、塑料,玻璃碼盤是在玻璃上沉積很薄的刻線,其熱穩定性好,精度高,金屬碼盤直接以通和不通刻線,不易碎,但由于金屬有一定的厚度,精度就有限制,其熱穩定性就要比玻璃的差一個數量級,塑料碼盤是經濟型的,其成本低,但精度、熱穩定性、壽命均要差一些。
首先確認編碼器是什么類型的?需要接到PLC的哪個通道上?

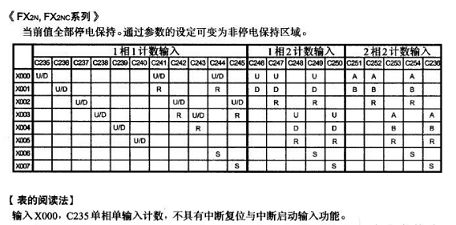

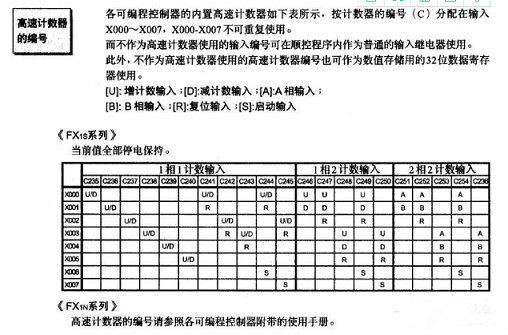

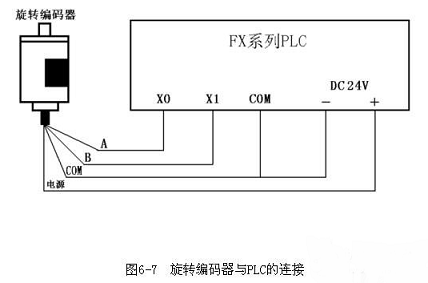

如圖所示是輸出兩相脈沖的編碼器與FX2N系列PLC的連接示意圖。
編碼器有4條引線,其中2條是脈沖輸出線,1條是COM端線,1條是電源線。
編碼器的電源可以是外接電源,也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接,“+”與編碼器的電源端連接。
編碼器的COM端與PLC輸入COM端連接,A、B兩相脈沖輸出線直接與PLC的輸入端連接,連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線,使用時要將屏蔽線接地。
編碼器與plc的接線圖
與PLC連接,以CPM1A為例:
①NPN集電極開路輸出

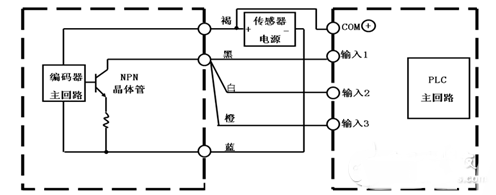

方法1:如下圖所示
這種接線方式應用于當傳感器的工作電壓與PLC的輸入電壓不同時,取編碼器晶體管部分,另外串入電源,以無電壓形式接入PLC。但是需要注意的是,外接電源的電壓必須在DC30V以下,開關容量每相35mA以下,超過這個工作電壓,則編碼器內部可能會發生損壞。
具體接線方式如下:編碼器的褐線接編碼器工作電壓正極,藍線接編碼器工作電壓負極,輸出線依次接入PLC的輸入點,藍線接外接電源負極,外接電源正極接入PLC的輸入com端。

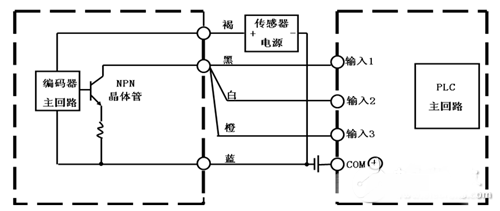

方法2:
編碼器的褐線接電源正極,輸出線依次接入PLC的輸入點,藍線接電源負極,再?gòu)碾娫凑龢O端拉根線接入PLC輸入com端。
②電壓輸出

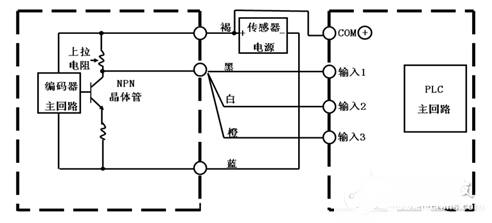

接線方式如圖所示:
具體接線方式如下:編碼器的褐線接電源正極,輸出線依次接入PLC的輸入點,藍線接電源負極,再?gòu)碾娫凑龢O端拉根線接入PLC輸入com端。
③PNP集電極開路輸出

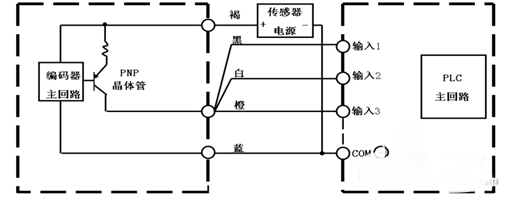

接線方式如下圖所示:
具體接線方式如下:編碼器的褐線接工作電壓正極,藍線接工作電壓負極,輸出線依次接入PLC的輸入com端,再?gòu)碾娫簇?fù)極端拉根線接入PLC的輸入com端。
④線性驅動輸出
具體接線如下:輸出線依次接入后續設備相應的輸入點,褐線接工作電壓的正極,藍線接工作電壓的負極。
最后使用編碼器大家需要謹記;
1編碼器本身分為PNP和NPN,使用時請注意區分。
2編碼器屬于精密設備,需要單端接地,即接到PLC側的地線上。
3編寫程序時,請先將編碼器設置,即用上電后置位一個周期的功能,原因之前我們也講過,大家可以翻看。
4如果干擾過大請使用程序?yàn)V波,以前的文章有怎么濾波,但濾波后需測試是否存在丟數據現象。
5編碼器的運動屬于圓周運動,安裝非常嚴格,否則會影響編碼器使用壽命。
這是一個非常好的可以停機保存編碼器記錄的程序例子。希望大家可以以此學會編碼器。
