磁柵尺是什么？

文章來源：上海開地電子有限公司發布時間：2024/08/19 點擊數：

在精密測量領域，磁柵尺是一類備受矚目的測量?jī)x器。那么，磁柵尺究竟是什么呢？讓我們一起來深入了解。

一、磁柵尺的定義

磁柵尺是一種利用電磁特性和錄磁原理對位移進行測量的傳感器。主要是通過磁頭讀取磁性標尺上的磁化信號，將位移轉化為電信號輸出，從而實現精確的位置測量。

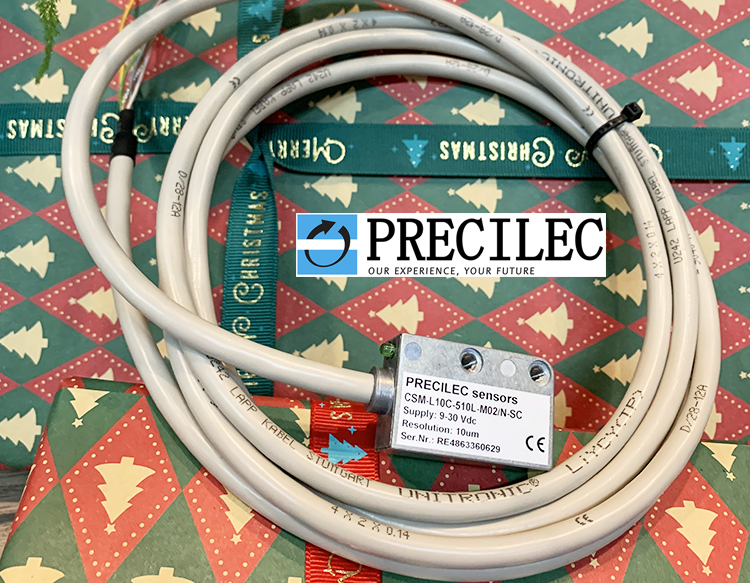

磁柵尺是什么

二、磁柵尺的結構組成

磁柵尺主要是由磁性標尺、磁頭和檢測電路三部分組成。
1、磁性標尺：磁性標尺是磁柵尺的測量基準，通常由磁性材料制成，并在其表面按照一定規律磁化出等間距的磁信號。這些磁信號可以是正弦波、方波或其他特定的波形。
2、磁頭：磁頭是用于讀取磁性標尺上磁信號的關鍵部件。它通常由鐵芯、線圈和外殼等組成。當磁頭與磁性標尺相對運動時，磁頭中的線圈會感應出與磁信號變化相對應的電信號。
3、檢測電路：檢測電路用于對磁頭輸出的電信號進行放大、濾波、整形等處理，將其轉化為可供后續設備使用的標準信號，如數字信號或模擬信號。

三、磁柵尺的5大特點與優勢
1、高精度：磁柵尺可以提供高精度的測量結果，其測量精度可以達到微米甚至納米級別，滿足了許多對測量精度要求極高的應用場景。
2、高分辨率：具有出色的分辨率，能夠分辨微小的位移變化，為精密加工和控制提供了可靠的保障。
3、抗干擾能力強：由于采用磁性信號進行測量，磁柵尺具有較強的抗干擾能力，可以在惡劣的環境中穩定工作，如高溫、高濕、油污和灰塵等環境。
4、安裝方便：相較于其他測量?jī)x器，磁柵尺的安裝比較簡單，不需要復雜的校準和調試過程，能夠大大縮短安裝時間和降低安裝成本。
5、使用壽命長：磁性標尺具有較高的耐磨性和穩定性，使用壽命長，維護成本低。

總之，磁柵尺憑借其高精度、高分辨率、抗干擾能力強、安裝方便和使用壽命長等特點優勢，在數控機床、自動化生產線、機器人、航空航天等領域得到了廣泛的應用。
