傾角儀的基本工作原理及工作要點

(1)傾角儀的安裝使用 。

      測斜管有圓形 和方形 兩種 ，國內多運用 圓形 ，直徑 有50mm 、70 mm 等，每段 通常 為2m 長，運用 鋼材 、鋁合金 、塑料 等制作方法 ，最常見 的依然 PVC塑料 管。 測斜管 在吊放 鋼筋籠 之前 ，接長 到設計 長度 ，捆扎 在鋼筋 上，隨鋼筋籠 同時 放入 槽內 (樁孔內)。 測斜管 的底部 與頂部 要用密封蓋 封住 ，避免 砂漿 、泥漿 及雜物 入孔內。

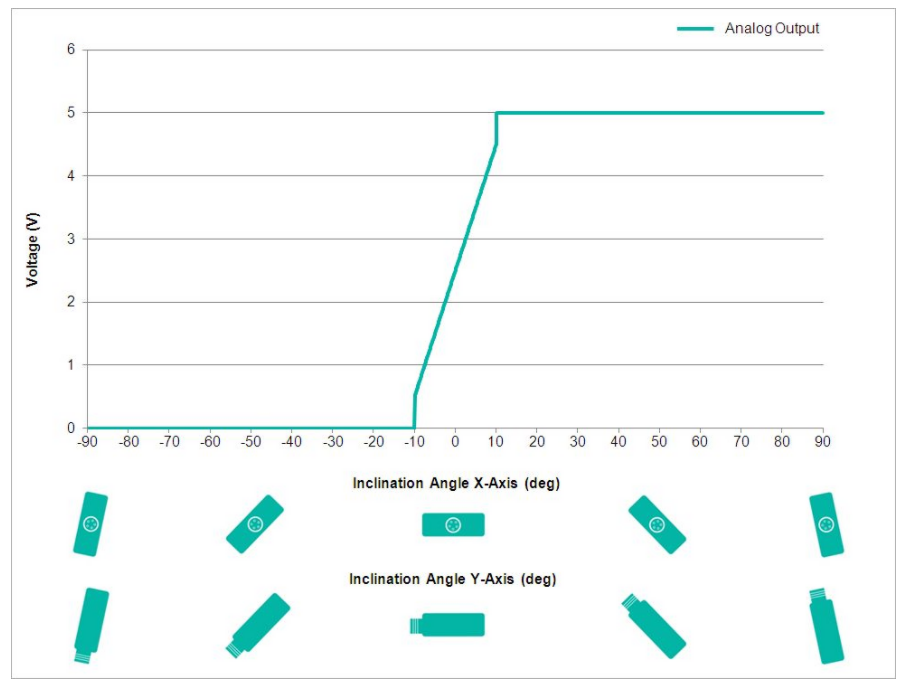

(2)傾角儀基本工作原理 。

       傾角儀 按其基本工作原理 有伺服 加速度 式、電阻應變片 式、差動 電容式 、鋼弦式等很多種 。 較為 常見 的是伺服 加速度 式、電阻應變片 式兩種 ，伺服 加速度 式測斜儀 精度 較高，現階段 用得較多。

      傾角儀 上下兩邊 都有 一對 滑輪 ，上下兩邊 輪距 500mm，其基本工作原理 是運用 重力作用 擺錘 長期保持 鉛直 方向 的特性 ，測得儀器 中軸線 與擺錘 垂直線 間的傾斜角 ，傾斜角 的轉變 可由電信號 轉化 而得，因此 能夠 清楚 被測結構 的位移 轉變 值。

(3)傾角儀實際操作要領 。

      ①植入 測斜管 ，應長期保持 垂直 ，如埋在樁體 或地下連續墻 內，測斜管 與鋼筋籠 應綁牢。

      ②測斜管 有兩對 方向 互相垂直的定向 槽，當中 一對 要與基坑 邊線 垂直 。

      ③測量 時，務必 確保 測斜儀 與管道內部 環境溫度 完全一致 ，顯示儀 數值 比較穩定 才開始 測量 。

      ④基于傾角儀測得的是兩滑輪 相互間 (500mm)的相對位移，因此 務必 選取 測斜管 中的不動點 為基準點 ，通常 以管底端點 為基準點 ，這各點的具體 位移 是測點 到基準點 相對位移的累加 。 測斜管 植入 開挖 面以下 ：巖層 不少于1m ，土層 不少于4m 。
