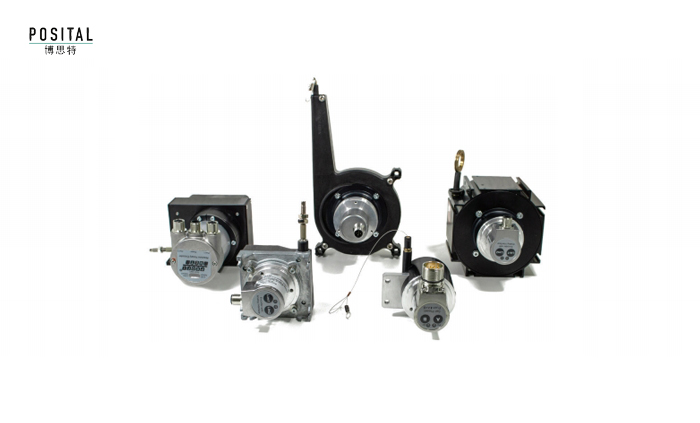

線性傳感器POSITAL

線性傳感器，也稱為拉線傳感器，采用編碼器來執行線性位置的測量，從而提供高精度檢測。通過將編碼器連接到拉線盒，編碼器提供與拉出的線纜成比例的信號。齒輪和齒條方案通常需要完美的對齊和焊接，與之相比，拉線傳感器提供了一個易于安裝的方案，并且提供了多種接口選項。得益于強大的 UBIFAST 配置工具，POSITAL客戶可以在按需選擇測量范圍后定義分辨率。因此，它可以滿足任何涉及線性位移的應用。

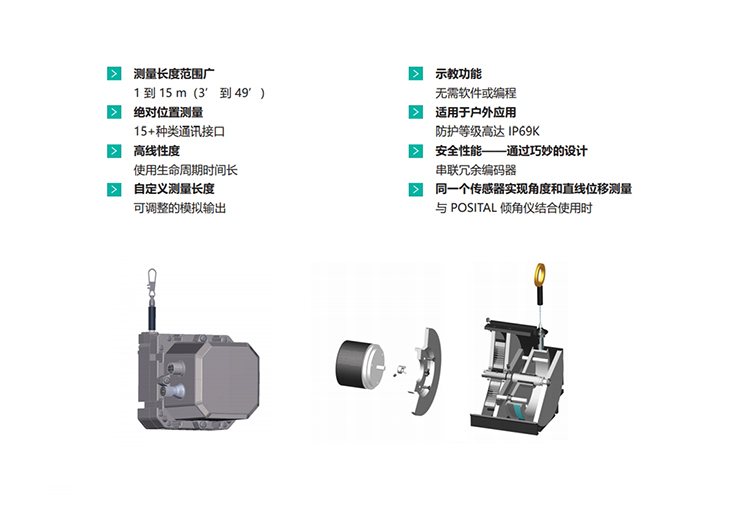

POSITAL線性傳感器主要特點

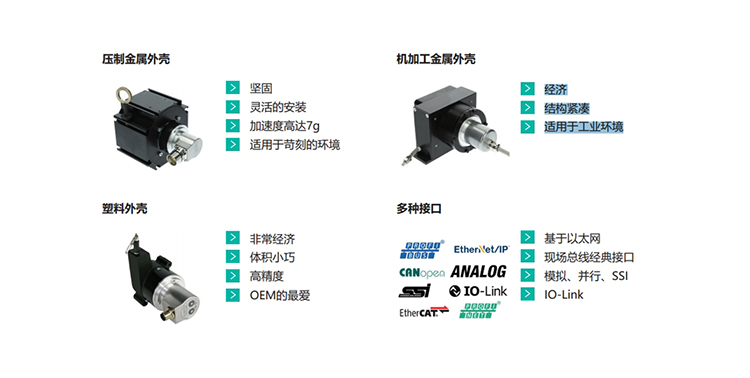

線性傳感器有多種配置，可滿足任何應用要求，從近無塵室環境到港口搬運臂和建筑起重機。提供了多種輸出（包括模擬量、現場總線和以太網系列）、結實的外殼和緊湊型設計。

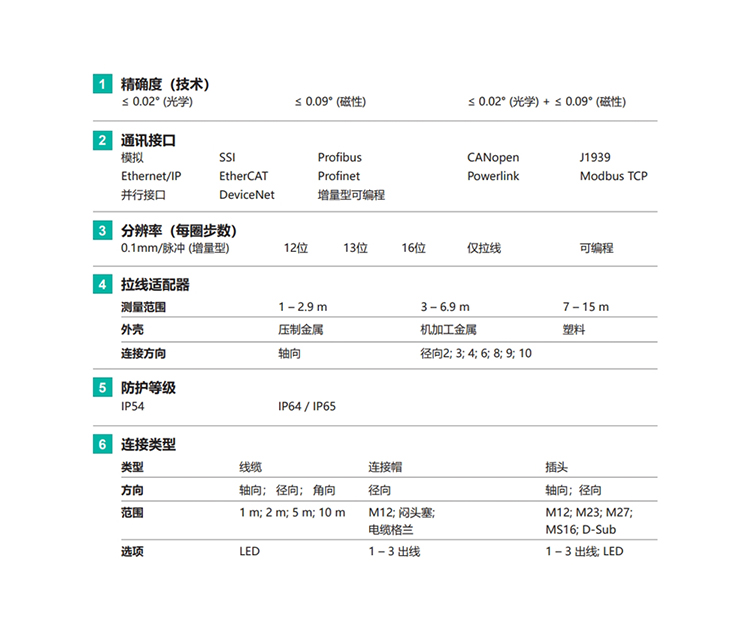

1. 技術——精確度

磁性或光學。磁性技術使用永磁鐵，光學技術使用光碼盤。

2. 通訊接口

表示編碼器將數據傳輸?shù)街髡净蚓W(wǎng)絡所使用的通訊協議/語言。

3. 圈數

最大圈數。該參數以“位”表示，例如 14 位（= 16,384 轉）。

4. 分辨率

每圈的步數（分度）。該參數以“位”表示，例如 12 位（= 4,096 分度）。

5. 拉線（測量范圍 - 外殼 - 連接方向）

拉線適配器的特性：測量長度、外殼材料、連接方向。

7. 連接類型

描述編碼器通過其傳輸輸出信號的方式。

POSITAL線性傳感器的輸出

可編程版本只需通過 UBIFAST 完成配置多種接口：模擬量、SSI、CANopen使用 POSITAL 的 LINARIX 拉線傳感器，只需按下設置一按鈕，將拉線拉到您要測量的距離，按下設置二按鈕，然后讓拉線縮回。任何人都可以簡單地定義拉線輸出（即 0 到 5m 或 0 到 4.252m 處的 0-10V輸出）以匹配他們的應用。
