重載型編碼器

文章來源：上海開地電子有限公司發布時間：2024/03/11 點擊數：
重載型編碼器是一類廣泛應用于工控自動化和機器人技術中的傳感器設備。它通過檢測物體的存在與否，來轉換成電信號，從而實現對物體位置、速度等參數的監測。下面我們就詳細介紹重載型編碼器的原理及其在不同場景下的應用。

一、重載型編碼器的基本原理

重載型編碼器的核心部分是由一個旋轉的編碼盤和一組光電檢測器構成。當物體通過時，編碼盤會隨著物體運動而轉動，光電檢測器會檢測編碼盤上不同位置的標記，并轉換成電信號輸出。通過計算電信號的變化頻率和相位，能夠準確地獲得物體的速度、位置等參數。

重載型編碼器

二、重載型編碼器的結構與功能

重載型編碼器的結構通常包括編碼盤、光電檢測器、信號分析電路等部分。編碼盤上有規律的標記，光電檢測器用于檢測編碼盤上的標記，并將光信號轉換為電信號。信號分析電路則對電信號進行放大、濾波等操作，最終輸出穩定的電信號供自動控制系統使用。

三、重載型編碼器的應用場景

重載型編碼器廣泛應用于工業自動化生產線、機器人技術、汽車制造等領域。它能夠準確地監測物體的位置、速度等參數，為自動控制系統提供可靠的數據支持。比如，在工業自動化生產線上，重載型編碼器可用作監測傳送帶上的物料位置，確保生產過程的順利進行。

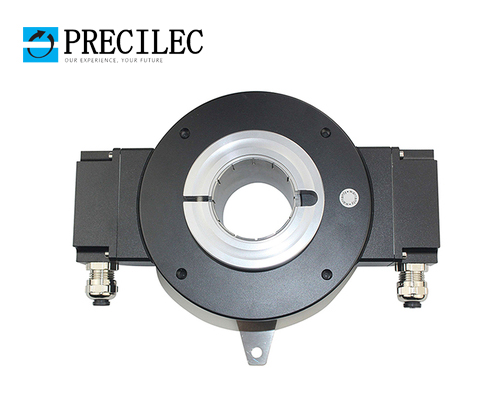

雷恩重載型編碼器RCI160C 系列特點：
   1、160系列重載型增量編碼器，堅固的耐振動設計
   2、雷恩專用的ASIC光電技術，增強抗干擾長距離傳輸
   3、通孔孔徑最大可達70mm（30mm ,40mm,45mm,50mm,55mm,60mm可提供）
   4、分辨率最大可達8192ppr(常規1024ppr;2048ppr;4096ppr)
   5、溫度范圍-40...+85 °C
   6、防護等級IP65

7、專為鋼鐵冶金行業、起重行業、造紙行業、木材加工行業設計制造

總結：重載型編碼器做為一種重要的傳感器設備，其精確可靠的檢測性能使其在工控自動化和機器人技術等領域發揮著重要作用。掌握重載型編碼器的原理和應用，能幫助我們更好地將其應用于實際工程實踐中。
