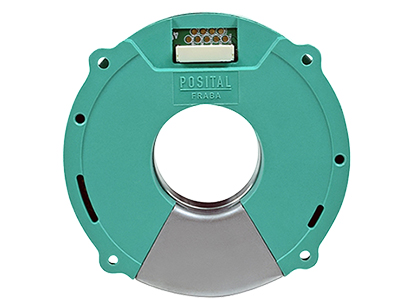

多圈通孔空心軸KIT編碼器

多圈通孔空心軸KIT編碼器主要特征：

通孔空心軸無需外部電池的絕對值編碼器

基于韋根能量收集技術，來提供多圈計數

空心軸中空設計并且無軸承，實現機器人關節，以及其他驅動裝置的最佳機械布局解決方案

編碼器孔徑可選30mm和50mm

基于電容的單圈測量原理，即便在惡劣的環境下，也能保證高精度測量

SSI和BiSS C標準的電氣接口

易于安裝，無需維護

無需電池的多圈計數器-能量收集技術-韋根傳感器

對于多圈絕對值KIT編碼器，多圈計數器是自供電的，因?yàn)槭褂昧隧f根傳感器能量收集技術。消除了編碼器對電池的需求，降低了維護成本。

多圈部分無需外部電源，無需電池

更高的壽命

可在惡劣環境中運行

非接觸測量原理，沒有機械磨損

單圈絕對值測量-電容測量原理

編碼器有兩個主要部件，定子和轉子，兩者都包含特殊形狀的導電表面。這些表面作為電容器板，被定位在非常接近的位置。當轉子轉動時，導電表面的圖案會改變其相對位置，從而導致系統中電容耦合的變化。這反過來會導致由定子中的勵磁電路產生的高頻電信號的振幅和相位角發生變化。特殊專用的ASIC器件捕獲并解碼這些信號變化，從而高精度的來確定轉子的角度位置。
