400 - 880 - 3995當前位置：首頁 < 產品中心 < 磁柵尺 - 圓光柵 < 增量式磁柵尺 位置傳感器 CSM-1系列
Download
|
應用領域：
光伏能源
木材加工
紡織機械
造紙機械
傳動系統
鍛壓機械
石材加工
請下載詳細資料Datasheet (PDF)
CSM 1系列增量式磁柵尺/位置傳感器的磁傳感器磁間距為1+1 mm，應用在對精度要求比較高的場合，比如精密直線導軌及精密機床等設備。
雷恩Precilec旗下的CHICODE磁柵尺經過幾代的產品更新其磁性測量技術即使在許多工業重污染和苛刻的機械條件下也可以放心投入使用。具有雷恩獨特的磁性測量方法在這里發揮其最大的優勢，它的功用既不會因傳統機械的影響(震動，沖擊)也不會因其他的影響(固體或者液體)而受到干擾。
苛刻的應用條件，需要一個可承受的技術，長壽命的材質和功能性確保它的可靠性和穩定性。為滿足不同客戶的機械要求，靈活的磁柵尺可通過一個不銹鋼保護蓋條保護起來。磁傳感器自身無可移動部件，因此電子部件可以完全封閉，在這里主要是采用堅固的塑料和金屬外殼，防護等級最高可達IP67。

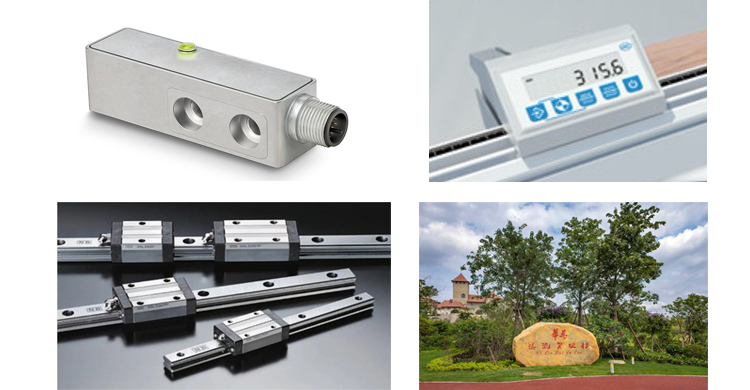

增量式磁柵尺/位置傳感器CSM-1系列
CSM-1核心參數：
|
5-28 vdc |
|
|
磁間距Pole Ptich |
1+1 mm |
|
分辨率 |
0.5um, 1um, 5um, 10um |
|
重復精度 |
± 1 incremental |
|
輸出信號 |
HTL/TTL，Push-Pull |
|
響應頻率 |
300 KHz |
|
移動速度 |
0.6 m/s (0.5um ), 6 m/s (10um) |
|
溫度范圍 |
-20°C … +80°C |
|
防護等級 |
IP67 |
|
外殼材質 |
壓鑄鋁 |
|
電纜材質 |
PVC, PUR |
|
相對濕度 |
100% |
