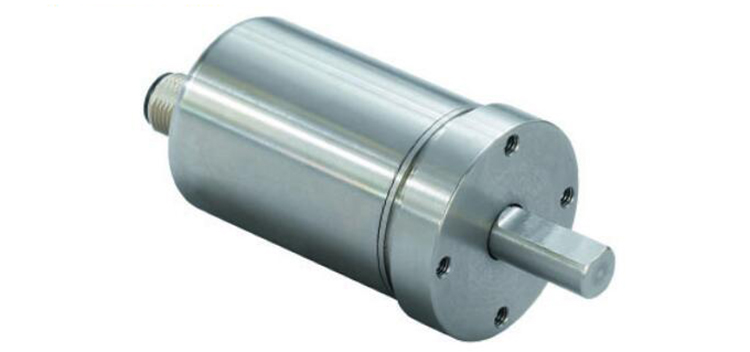

德國POSITAL博思特防爆編碼器UCD-S101B-1213-G10G-PAQ廠家

       德國POSITAL博思特防爆編碼器UCD-S101B-1213-G10G-PAQ廠家，ATEX/IECEx認證的旋轉編碼器用于存在潛在危險水平的爆炸性氣體或粉塵的環境中安全運行。這些設備是IXARC系列磁性和光學旋轉傳感器的一部分，可提供可編程增量或絕對值輸出。這些設備堅固、可靠、精度高，多種安裝和連接方式可以選購，以確保它們可以正確安裝在2區和22區危爆場合。

防爆編碼器UCD-S101B-1213-G10G-PAQ產品性能及應用：

適用于2區和22區專用的II組應用

外殼材料：鋁、不銹鋼

可提供多種機械組合

應用: 石油和天然氣、農業、化工廠、銑削作業

防爆編碼器UCD-S101B-1213-G10G-PAQ產品參數如下：

接口 SSI帶預設

接口周期時間   ≥ 25 μs

Number of Preset Cycles       5,100,000

輸出驅動器      RS422

電氣數據

電源電壓  4.5 – 30 VDC

功耗 ≤ 1.0 W

啟動時間  < 1 s

時鐘輸入  RS 422, 通過光電耦合器

時鐘速度  100 kHz – 2 MHz

EMC:發射干擾  DIN EN 61000-6-4

EMC:抗干擾     DIN EN 61000-6-2

MTTF      350 years @ 40 °C

傳感器

技術 磁性

單圈分辨率      13 位

分辨率 多圈     12 位

多圈技術  自發電的磁性脈沖計數器（無需電池和齒輪組）

精度 (INL)       ±0.0878°（≤12位）

檢測信號 (默認值)    順時針旋轉(面向軸)時，數值增加

認證 認證/壽命 碼制 碼  二進制碼

環境規格

外殼防護等級 (軸)    IP68/IP69K

外殼防護等級 (外殼) IP68/IP69K

工作溫度  -40 °C (-40 °F) - +85 °C (+185 °F)

濕度 98%相對濕度, 無凝結狀態

機械數據

外殼材料  不銹鋼（V4A） (1.4404, 316L)

外殼涂層  無涂層

法蘭形式  同步法蘭, ? 42 mm 重載型

法蘭材料  不銹鋼 V4A (1.4404, 316L)

軸的類型  實心軸, 長度 = 20 mm

軸的直徑  ? 10 mm (0.39")

軸的材料  不銹鋼 V4A (1.4112, 440 B), 加強型

最大軸負載      軸向 300 N, 徑向 300 N

最小機械壽命   7.6 (300N / 300 N), 10 (270 N / 270 N), 200 (100 N / 100 N)

摩擦力矩  ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度   ≤ 6000 1/min

耐沖擊性  ≤ 200 g (half sine 11 ms, EN 60068-2-27)

持久的抗沖擊性       ≤ 30G（6毫秒半弦波，EN60068-2-29）

耐振動性  ≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度 64,9 mm (2.56")

重量 350 g (0.77 lb)

電氣連接

連接方向  軸向

接口 M12, 公型, 8針, A碼
