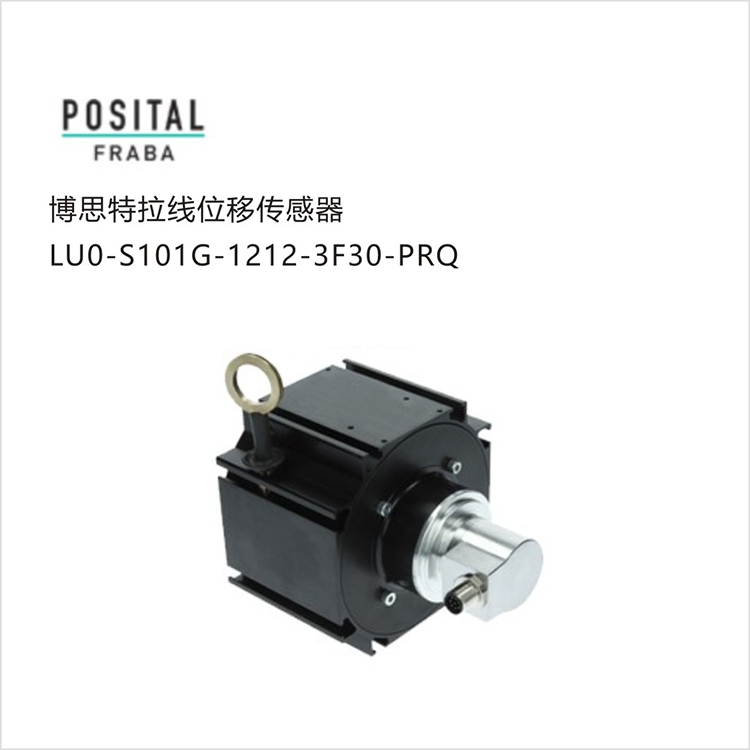

博思特Posital拉線位移傳感器LU0-S101G-1212-3F30-PRQ

博思特Posital拉線位移傳感器 LU0-S101G-1212-3F30-PRQ

 產品參數：

電源       4.5 – 30 VDC

功耗       ≤ 1.0 W

啟動時間       < 1 s

工作溫度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       1015 g (2.24 lb)

外殼防護等級 (編碼器)      IP64 / IP65

EMC:發射干擾      DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

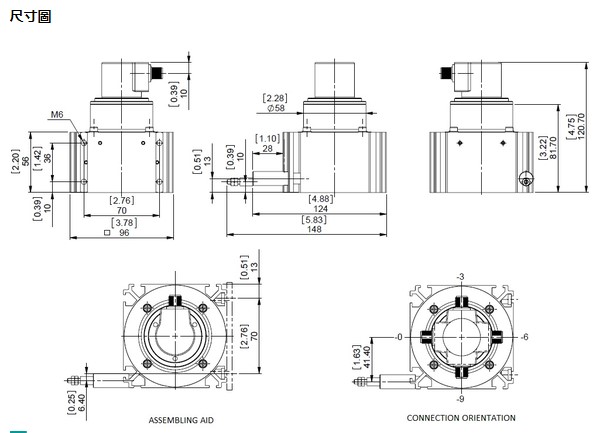

機械數據

最大測量長度       3.00 m

線轂周長       260 mm

線繩材質       聚酰胺涂層的不銹鋼

線繩直徑       0.80 mm

編碼器外殼材料    鋼

拉線盒外殼的材料       鋁

線位移的最大速度       2.0 m / s

線繩最大加速度    7.0 g

最大拉出力    9.0 N

最小回縮力    5.5 N

動作壽命       300萬次循環 (根據理想條件估算)

線繩連接       M4制螺紋

最大。出線角度。       ±3°

傳感器數據

技術       磁電 (≤ 0.09°)

精度       ±0.02 % FSO

重復性    ±0.003 % FSO

分辨率 單圈  12 位

分辨率 多圈  12 位

近似線性分辨率    63.5 μm

輸出碼制       格雷碼

接口

通訊接口       SSI帶預設

手動功能       預設功能和方向反轉可以通過電纜或連接器編譯

接口周期       ≥ 25 μs

輸出

輸出驅動器    RS422

功耗       Desc

時鐘輸入       RS 422, 通過光電耦合器

時鐘速度       100 kHz – 2 MHz

反極性保護    是

短路保護       是

MTTF     350 years @ 40 °C

電氣連接

連接方向       徑向

連接方向       徑向 3

接口       M12, 公型, 8針, A碼

 博思特Posital拉線位移傳感器 產品特點

1）精準、耐用的線性位置反饋技術

2）堅固耐用的鋁制外殼和特制的不銹鋼拉線可使拉線編碼器應用于苛刻環境

3）拉線出口處具有導引裝置設計，鋼絲繩出口處不會有磨損

4） 可選配絕對式編碼器或增量式編碼器

5）多種通訊接口：模擬量、 RS422/TTL、Push-Pull/HTL 、SSI、RS485、Modbus RTU、PROFINET、CANopen

工作原理

拉線位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。拉線位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對（獨立）編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。

操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。

 博思特Posital拉線位移傳感器 應用行業

拉線位移傳感器安裝方便，運行可靠，性?xún)r(jià)比高。廣泛應用于自動化設備、起重、工程車輛、 水利閘門等行業是線性定位和行程位移反饋的理想解決方案。
