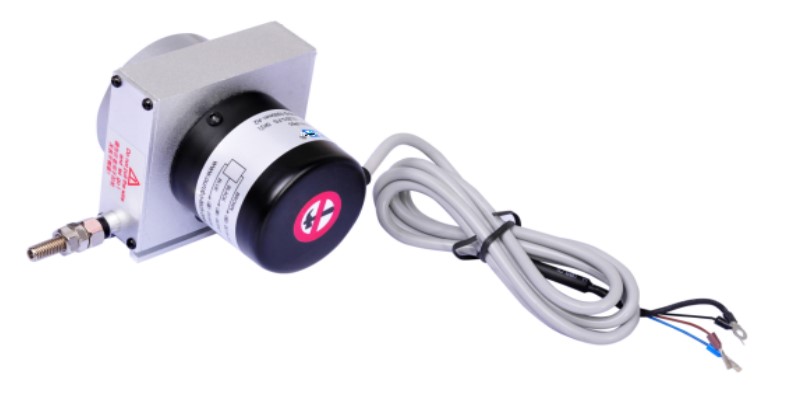

CC1500-KDL-6000-S002 CARLEN拉線傳感器

文章來源：www.motjjiy.cn  發布時間：2021/12/15    點擊數：        CARLEN CC1500-KDL-6000-S002拉線傳感器-線性編碼器-線性傳感器,主要針對冶金業開發, 同樣適用于汽車,側邊制導控制,卷取機,連鑄位置控制等領域,精度有24BIT和25BIT兩種,分辨率可達2微米,線性度+ 0.01%,操作溫度-40-85℃；

產品數據
電源 5 VDC
啟動時間 < 250 ms
工作溫度 -40℃~+80℃
重量 660g (0.53 lb)
外殼防護等級 (編碼器) IP67
EMC:發射干擾 EN 61000-6-4
EMC:抗干擾 EN 61000-6-2

機械數據
最大測量長度 6.5 m
線轂周長 239.268 mm
線繩材質 不銹鋼 鋼絲
線繩直徑 0.8 mm
編碼器外殼材料 鐵噴油
拉線盒外殼的材料 陽極噴砂氧化鋁
線位移的最大速度 5 m / s
線繩最大加速度 3.8m/s2
回復力 2.94~14.7N
動作壽命 500萬次全行程往復
線繩連接 螺桿

傳感器數據
技術 增量式 脈沖信號
精度 ±0.01 % FSO
重復性 ±0.002 % FSO
輸出碼制 差分信號

接口數據
通訊接口 TTL/RS422
手動功能 無

電氣數據
功耗 Desc
最大負載電阻 500 Ω (當電源電壓15 V時,最高的電阻值。對于更高的電源
電壓，可以使用更高的負載電阻)
建立時間 80 ms
反極性保護 是
短路保護 是
MTTF 283.3 年在40 ℃下

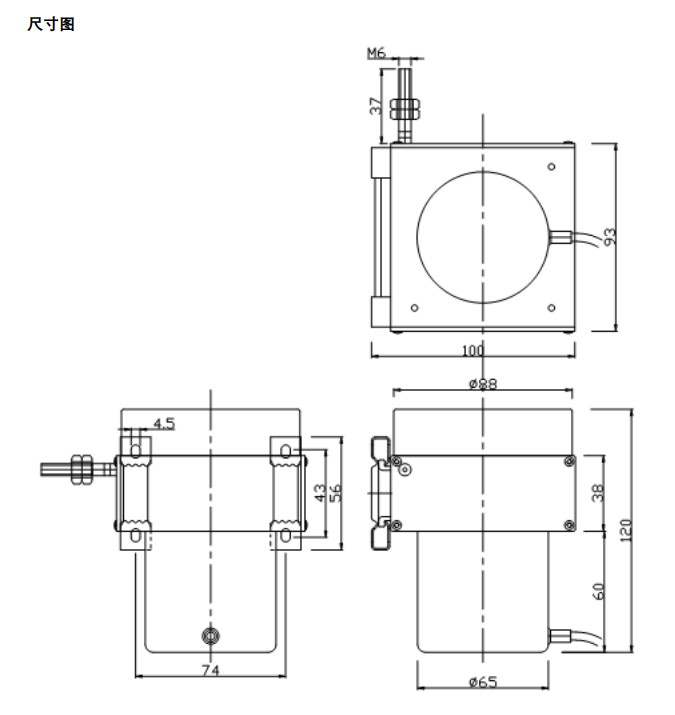

安裝數據
安裝方式 支架安裝
支架孔距 43±0.5mm
安裝螺絲 M4
牽引螺絲 M6

電氣連接
連接方向 徑向
連接方向 徑向 180

接線方式 電纜
