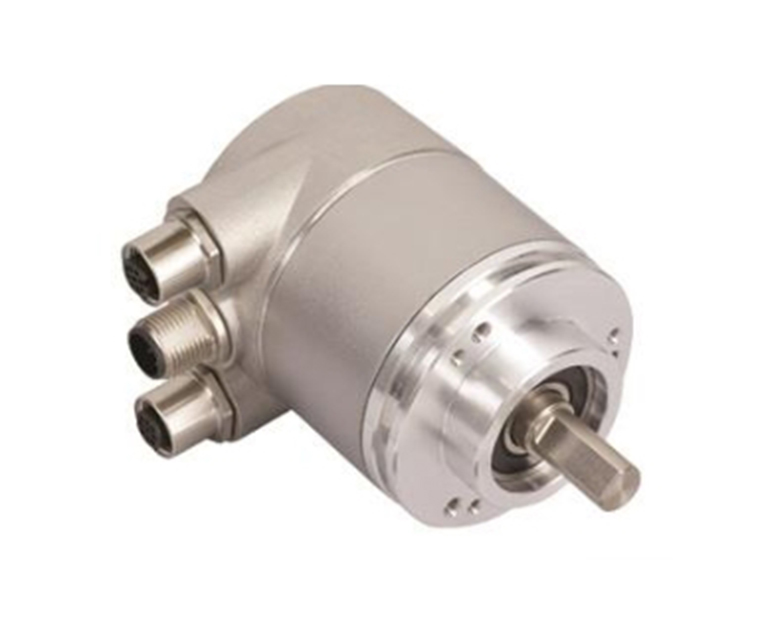

PROFIBUS 【DP編碼器】總線輸出OCF-DPC1B-0016-C100-H3E

PROFIBUS DP編碼器總線輸出OCF-DPC1B-0016-C100-H3E，編碼器是用來測量轉速的裝置，光電式旋轉編碼器通過光電轉換，可將輸出軸的角位移、角速度等機械量轉換成相應的電脈沖以數字量輸出（REP）。它分為單路輸出和雙路輸出兩種。技術參數主要有每轉脈沖數（幾十個到幾千個都有），和供電電壓等。單路輸出是指旋轉編碼器的輸出是一組脈沖，而雙路輸出的旋轉編碼器輸出兩組A/B相位差90度的脈沖，通過這兩組脈沖不僅可以測量轉速，還可以判斷旋轉的方向。

編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。

按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和絕對式兩類。

增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。

編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關

PROFIBUS DP編碼器總線輸出OCF-DPC1B-0016-C100-H3E

產品參數如下：

接口       Profibus(現場總線)

Profil     DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)

傳輸速率       Round Axis

傳輸速率       ≤12M波特

編程功能       分辨率，傳動系數（物理分辨率），速度比例+過濾器，預設（零點），計數方向，限位開關，節點號，示教模式，診斷模式

輸出

輸出驅動器    Profibus數據接口，光耦隔離

電氣數據

電源電壓       10 – 30 VDC

傳感器

技術       光學

單圈分辨率    16 位

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    二進制碼

環境規格

外殼防護等級 (軸)      IP65

外殼防護等級 (外殼)   IP66/IP67

工作溫度       -40 °C (-40 °F) - +85 °C (+185 °F)

存儲溫度       -40 °C (-40 °F) – +85 °C (+185 °F)

濕度       98%相對濕度, 無凝結狀態

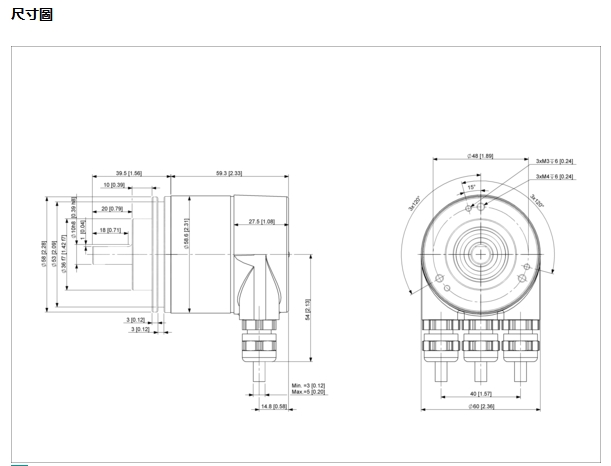

機械數據

連接帽材料    鋁

外殼材料       鋼

外殼涂層       陰極防腐蝕防護（> 720小時耐鹽霧測試)

法蘭形式       夾緊法蘭, ? 58 mm

法蘭材料       鋁

軸的類型       實心軸, 單面平坦型軸, 長度 = 20 mm

軸的直徑       ? 10 mm (0.39")

軸的材料       不銹鋼 V2A (1,4305; 303)

最大軸負載    軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度       ≤ 12000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度       69,5 mm (2.74")

重量       465 g (1.03 lb)

電氣連接

連接方向       徑向

連接類型       3 x Cable Gland Zone2+22

連接類型       可拆卸便于更換新電纜組件的編碼器沒有可見的節點號，旋轉開關，沒有主動元件，輸出總線端接電阻也大彈簧夾
