ssi拉線盒編碼器

       ssi拉線盒編碼器由拉線盒和編碼器組成。編碼器計算與測量長度成比例的測量鼓旋轉圈數，并將其輸出。這可以測量線性測量路徑的位置信息。

       POSITAL 拉線盒編碼器具有多種接口，為嚴苛的工業應用提供簡便的系統集成方案。提供多種性能版本，為您的應用提供最佳的設備。

       拉線盒編碼器是測量位移、距離的一種直線測量裝置，也可以通過轉換輪進行直角測量，拉線編碼器可以用來測量機械位移的直線運動，也可以對機械裝置進行控制，可以通過位移進行閉環控制。

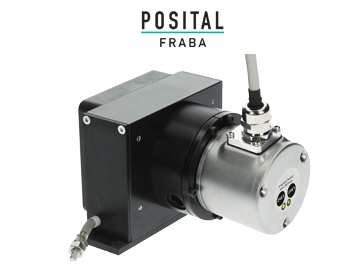

SSI拉線盒編碼器

LD0-S401B-1212-6E90-ARW

產品參數

電源       4.5 – 30 VDC

工作溫度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       1385 g (3.05 lb)

外殼防護等級 (編碼器)      IP64 / IP65

機械數據

最大測量長度       6.00 m

線轂周長       200 mm

線繩材質       不銹鋼

線繩直徑       0.60 mm

編碼器外殼材料    鋼

拉線盒外殼的材料       鋁 / 塑

線位移的最大速度       3 m/s

線繩最大加速度    2.4 g

最大拉出力    8.0 N

最小回縮力    3.0 N

傳感器數據

技術       光電 (≤ 0.02°)

精度       ±0.006 % FSO

重復性    ±0.003 % FSO

分辨率 單圈  12 位

分辨率 多圈  12 位

近似線性分辨率    48.8 μm

輸出碼制       二進制碼

通訊接口       SSI帶按鈕和LED

接口周期       ≥ 25 μs

輸出驅動器    RS422

時鐘輸入       RS 422, 通過光電耦合器

電氣連接

連接方向       徑向

連接方向       徑向 9

電纜長度       10 m [394"]

導線截面       0.14 mm2 / AWG 26

材料 / 類型  PVC

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲
